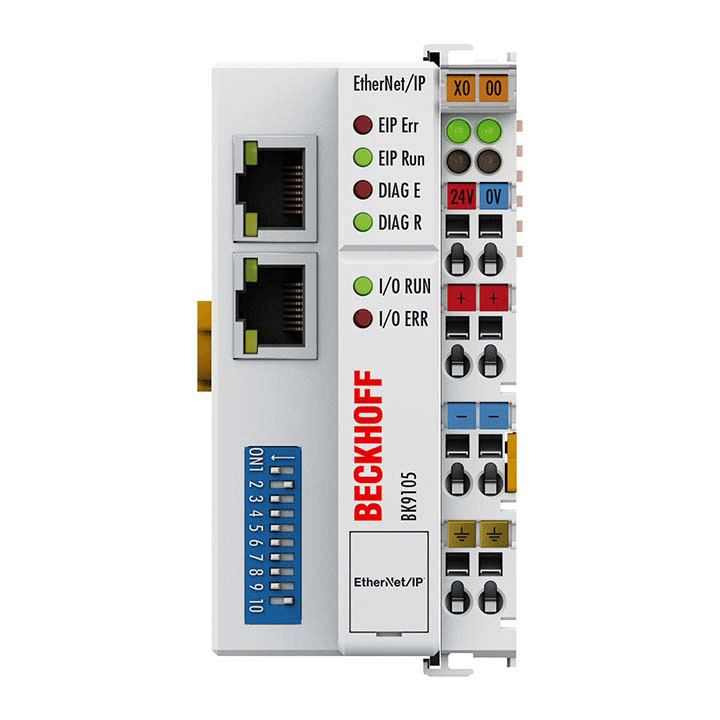

Beckhoff BK9105 EtherNet/IP-Buskoppler, 2x RJ45 (10/100 Mbit/s), 492 Eingänge/492 Ausgänge, 24 V DC, 51 × 100 × 69 mm

$555.00 USD
$555.00 USD
Sale Ausverkauft
Versand wird beim Checkout berechnet

Secure checkout via Credit Cards, PayPal & Bank Wire (T/T)

Visa Mastercard PayPal Apple Pay Google Pay American Express
TECHNICAL DATASHEET PDF

Überblick

Der Beckhoff BK9105 verbindet EtherNet/IP™-Netzwerke mit modularen Bus-Terminals. Er verfügt über einen integrierten 3-Port-Switch mit zwei externen RJ45-Ports, der Linien- oder Sterntopologien ermöglicht und die Verkabelung vereinfacht. Der Koppler erkennt automatisch 10/100-Mbit/s-Geschwindigkeiten, ordnet bis zu 64 Terminals zu (255 mit K-Bus-Erweiterung) und unterstützt ein großes Prozessabbild mit 492 Byte Eingabe und 492 Byte Ausgabe.

Hauptmerkmale

  • EtherNet/IP™ (CIP über TCP/UDP/IP); automatische 10/100 Mbit/s
  • Integrierter Switch: 2 × RJ45-Anschlüsse für Linien- oder Sterntopologien
  • Prozessabbild: bis zu 492 Byte Eingabe und 492 Byte Ausgabe
  • Unterstützt 64 Busbahnhöfe (255 mit K-Bus-Erweiterung)
  • DHCP-fähig; IP-Adresse auch über DIP-Schalter einstellbar (Abweichung von der Startadresse)
  • Abstand: 100 m zwischen den Kopplern/Schaltern; bis zu 20 Koppler kaskadierbar (insgesamt ~2 km)
  • 24 V Gleichstromversorgung; K-Bus-Strom 1750 mA; 500 V Isolationsspannung

Spezifikationen

Modell BK9105 EtherNet/IP™ Buskoppler
Unterstützte Busbahnhöfe 64 (255 mit K-Bus-Erweiterung)
Prozessbild 492 Byte Eingabe und 492 Byte Ausgabe
Ethernet-Schnittstelle 2 × RJ45 (integrierter 3-Port-Switch)
Datenraten 10/100 Mbit/s, automatische Erkennung
Topologie / Distanz Linien- oder Sternschaltung; 100 m zwischen Kupplungen/Weichen; bis zu 20 Kupplungen kaskadierbar
Stromversorgung 24 V DC (−15 %/+20 %); Eingangsstrom 70 mA + (Σ K-Bus-Strom)/4, max. 500 mA
K-Bus-Stromversorgung 1.750 mA
Stromkontakte Max. 24 V DC / 10 A
Elektrische Trennung 500 V (Leistungskontakt/Versorgung/Feldbus)
Abmessungen (B × H × T) 51 × 100 × 69 mm
Zulassungen / Kennzeichnungen CE, CCC, UL, ATEX, IECEx, DNV
