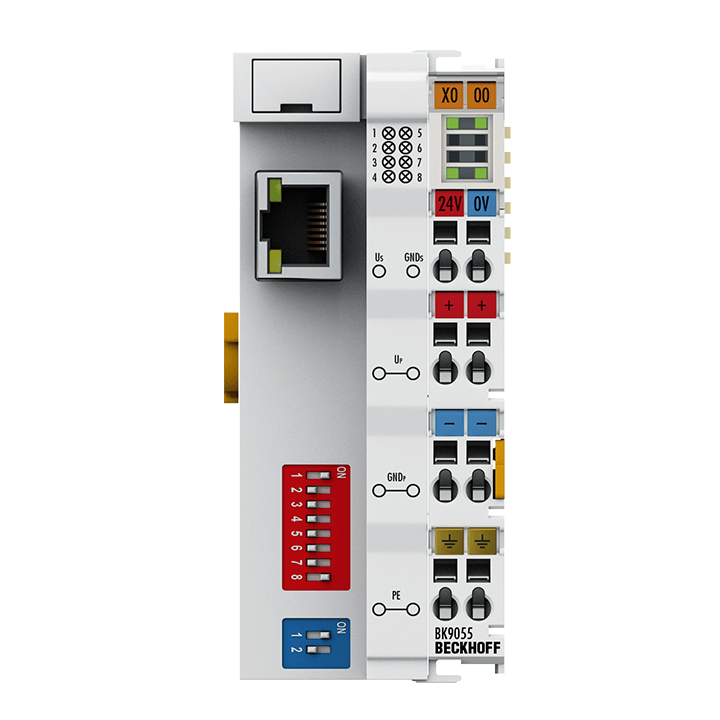

Beckhoff BK9055 EtherNet/IP Kompakt-Buskoppler, 10/100 Mbit/s RJ45, 492 Eingänge/492 Ausgänge, 24 V DC, 44 × 100 × 68 mm

$580.00 USD
$580.00 USD
Sale Ausverkauft
Versand wird beim Checkout berechnet

Secure checkout via Credit Cards, PayPal & Bank Wire (T/T)

Visa Mastercard PayPal Apple Pay Google Pay American Express
TECHNICAL DATASHEET PDF

Überblick

Der Beckhoff BK9055 ist ein kompakter Buskoppler, der EtherNet/IP™-Netzwerke mit modularen Busanschlüssen verbindet. Er erkennt Ethernet-Geschwindigkeiten von 10/100 Mbit/s automatisch über eine RJ45-Schnittstelle und ordnet die angeschlossenen Anschlüsse dem Prozessabbild zu. Es können bis zu 64 Anschlüsse (255 mit K-Bus-Erweiterung) angeschlossen werden. Die IP-Adressierung kann per DIP-Schalter eingestellt oder von einem DHCP-Server bezogen werden.

Hauptmerkmale

  • EtherNet/IP™-Protokoll (CIP über TCP/UDP/IP)
  • Automatische Aushandlung 10/100 Mbit/s; 1 × RJ45
  • Großes Prozessabbild: bis zu 492 Byte Eingabe und 492 Byte Ausgabe
  • Unterstützt bis zu 64 Busbahnhöfe (255 mit K-Bus-Erweiterung)
  • 24 V Gleichstromversorgung; K-Bus-Strom 1750 mA
  • Elektrische Trennung: 500 V zwischen Leistungskontakten, Versorgung und Feldbus

Spezifikationen

Modell BK9055 EtherNet/IP™ Kompakt-Buskoppler
Unterstützte Terminals 64 (255 mit K-Bus-Erweiterung)
Prozessbild 492 Byte Eingabe und 492 Byte Ausgabe
Ethernet-Schnittstelle 1 × RJ45; 10/100 Mbit/s automatische Erkennung
Stromversorgung 24 V DC (−15 %/+20 %); Eingangsstrom 70 mA + (Σ K-Bus-Strom)/4, max. 500 mA
K-Bus-Stromversorgung 1.750 mA
Topologie / Distanz Sternförmig; 100 m zwischen Weichen und Kupplung
Elektrische Trennung 500 V (Leistungskontakt/Versorgung/Feldbus)
Abmessungen (B × H × T) 44 × 100 × 68 mm
