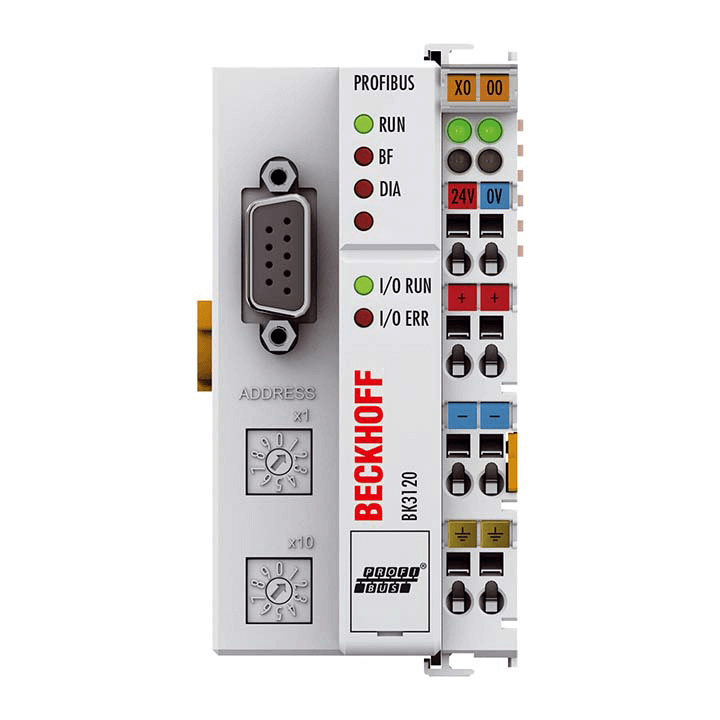

Beckhoff BK3120 PROFIBUS Economy Plus Buskoppler, DP V1, 12 Mbaud, 128 Eingänge/128 Ausgänge, 24 V DC, 51 × 100 × 69 mm

$225.00 USD
$225.00 USD
Sale Ausverkauft
Versand wird beim Checkout berechnet

Secure checkout via Credit Cards, PayPal & Bank Wire (T/T)

Visa Mastercard PayPal Apple Pay Google Pay American Express
TECHNICAL DATASHEET PDF

Überblick

Der Beckhoff BK3120 PROFIBUS Economy Plus Buskoppler verbindet EtherCAT/Bus-Terminals mit PROFIBUS DP-Netzwerken und unterstützt DP-V1-Dienste zur Parametrierung und Diagnose komplexer Terminals. Er erkennt automatisch PROFIBUS-Baudraten bis zu 12 MBaud und kann bis zu 128 Byte Eingangs- und 128 Byte Ausgangsdaten verarbeiten. Dank K-Bus-Erweiterungstechnologie lassen sich bis zu 255 räumlich verteilte Bus-Terminals an einen einzigen Koppler anschließen.

Hauptmerkmale

  • PROFIBUS DP-V1 mit direktem Registerzugriff zur Parametrierung/Grenzwerteinstellung
  • Automatische Baudratenerkennung bis zu 12 MBaud
  • Bildverarbeitung mit bis zu 128 Byte Eingabe und 128 Byte Ausgabe
  • K-Bus-Erweiterung für bis zu 255 Terminals (64 lokale)
  • 24 V Gleichstromversorgung; K-Bus-Strom 1750 mA
  • 500 V elektrische Trennung (Leistungskontakte/Versorgung/Feldbus)
  • Kompaktes DIN-Schienengehäuse, 51 × 100 × 69 mm

Anwendungen

  • Integration von Beckhoff-Busterminals in PROFIBUS DP-Steuerungssysteme
  • Maschinen- und Prozessautomatisierung, die große Prozessabbilder und DP-V1-Diagnostik erfordert

Spezifikationen

Marke Beckhoff
Modell BK3120 (PROFIBUS Economy Plus Buskupplung)
Feldbusschnittstelle PROFIBUS DP, DP‑V1; 1 × D‑Sub 9‑Pin-Buchse (geschirmt)
Datenraten Automatische Erkennung bis zu 12 MBaud
Prozessbild 128 Byte Eingabe und 128 Byte Ausgabe
Unterstützte Busbahnhöfe 64 (lokal); bis zu 255 mit K-Bus-Erweiterung
Stromversorgung 24 V DC (−15 %/+20 %); Eingangsstrom 70 mA + (Σ K‑Bus/4), max. 500 mA
K-Bus-Stromversorgung 1.750 mA
Stromkontakte Max. 24 V DC / 10 A
Elektrische Trennung 500 V (Leistungskontakt / Versorgung / Feldbus)
Abmessungen (B × H × T) 51 × 100 × 69 mm
Genehmigungen CE, CCC, UL, ATEX, IECEx, DNV, cFMus
Vollständige Details anzeigen
