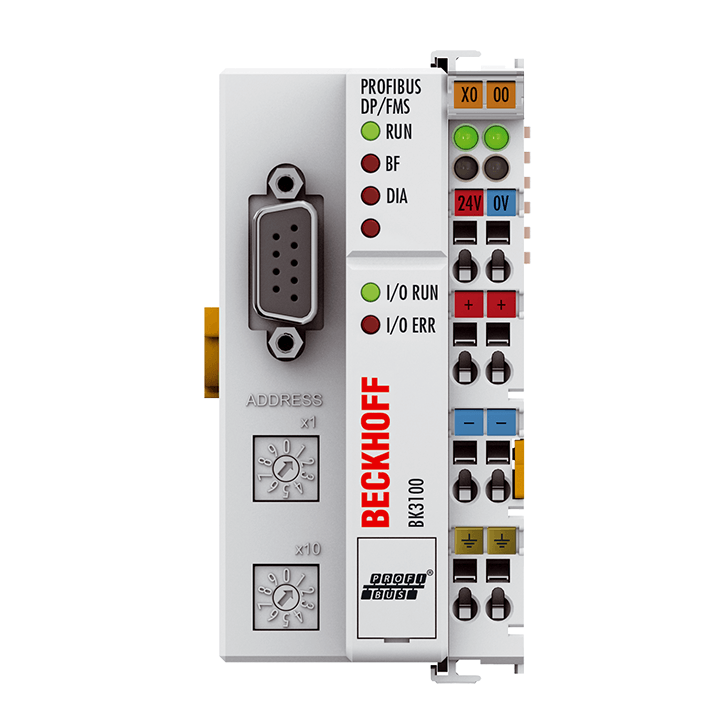

Beckhoff BK3100 PROFIBUS Buskoppler, 12 Mbaud Auto-Detect, 64 Anschlüsse, 64 Eingänge/64 Ausgänge (DP/FMS) oder 128 Eingänge/128 Ausgänge (DP), 24 V DC, 51 × 100 × 69 mm

$380.00 USD
$380.00 USD
Sale Ausverkauft
Versand wird beim Checkout berechnet

Secure checkout via Credit Cards, PayPal & Bank Wire (T/T)

Visa Mastercard PayPal Apple Pay Google Pay American Express
TECHNICAL DATASHEET PDF

Überblick

Der Beckhoff BK3100 PROFIBUS-Buskoppler verbindet modulare Busanschlüsse mit PROFIBUS-Netzwerken. Er erkennt automatisch Baudraten bis zu 12 MBaud und ordnet die angeschlossenen Anschlüsse dem Prozessabbild zu. Im DP-Modus unterstützt er bis zu 128 Byte Ein- und Ausgabedaten; im DP- und FMS-Modus bis zu 64 Byte Ein- und Ausgabedaten. Es können bis zu 64 Anschlüsse angeschlossen werden (K-Bus-Strom: 1750 mA).

Hauptmerkmale

  • PROFIBUS-Buskoppler mit automatischer Baudratenerkennung bis zu 12 MBaud
  • Prozessbild: 64 Eingänge/64 Ausgänge (DP & FMS) oder 128 Eingänge/128 Ausgänge (nur DP)
  • Unterstützt 512 digitale Ein-/Ausgänge oder 64 analoge Ein-/Ausgänge (DP-Modus)
  • K-Bus-Stromversorgung 1750 mA; bis zu 64 Busanschlüsse
  • 24 V Gleichstromversorgung; 500 V elektrische Trennung (Leistungskontakte/Versorgung/Feldbus)
  • D-Sub-9-Pin-PROFIBUS-Schnittstelle; geschirmtes Kupferkabel 2 × 0,25 mm²

Spezifikationen

Modell BK3100 PROFIBUS Buskupplung
Unterstützte Busbahnhöfe Bis zu 64
Prozessbild 64 Byte Eingang / 64 Byte Ausgang (DP & FMS); 128 Byte Eingang / 128 Byte Ausgang (nur DP)
PROFIBUS-Schnittstelle 1 × D-Sub 9-polige Buchse (geschirmt); Kabel 2 × 0,25 mm²
Datenrate Automatische Erkennung bis zu 12 MBaud
Stromversorgung 24 V DC (−15 %/+20 %); Eingangsstrom 70 mA + (Σ K‑Bus/4), max. 500 mA
K-Bus-Stromversorgung 1.750 mA
Stromkontakte Max. 24 V DC / 10 A
Elektrische Trennung 500 V (Leistungskontakte / Versorgungsspannung / Feldbus)
Abmessungen (B × H × T) 51 × 100 × 69 mm
Genehmigungen CE, CCC, UL, ATEX, IECEx, DNV
Status Standardlieferung (nicht für neue Projekte empfohlen); empfohlene Alternativen: BK3120, BK3150
