Beckhoff BK1120 EtherCAT-Buskoppler, 2x RJ45 100 Mbit/s, 1024 Eingänge/1024 Ausgänge, 24 V DC, 51 × 100 × 69 mm
Normaler Preis
$410.00 USD
Normaler Preis
Verkaufspreis
$410.00 USD
Versand wird beim Checkout berechnet
Anzahl
Verfügbarkeit für Abholungen konnte nicht geladen werden
Secure checkout via Credit Cards, PayPal & Bank Wire (T/T)
Überblick

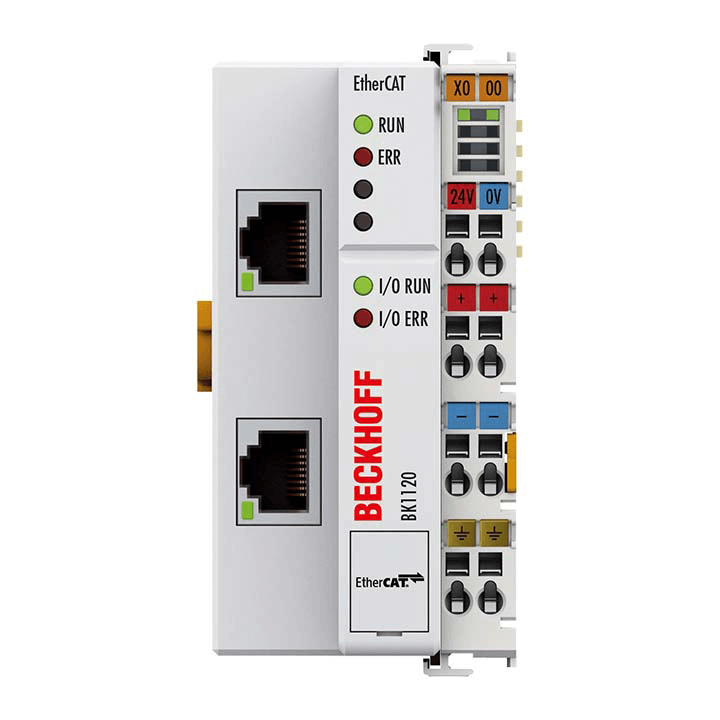

Der Beckhoff EtherCAT-Buskoppler BK1120 verbindet den EtherCAT-Feldbus (100BASE-TX) mit Standard-Busklemmen. Er wandelt Ethernet-Telegramme in den internen Terminalbus um und ordnet die angeschlossenen Busklemmen automatisch dem EtherCAT-Prozessabbild zu. Eine Station kann bis zu 64 Busklemmen umfassen (255 mit K-Bus-Erweiterung). System- und Feldversorgung (24 V DC) werden am Koppler bereitgestellt, und die Leistungskontakte leiten bis zu 10 A an die E/A-Komponenten weiter.
Hauptmerkmale
- Verbindet EtherCAT mit Beckhoff-Busterminals; automatische Prozessabbildzuweisung
- 2 × RJ45-Ethernet-Schnittstellen; bis zu 100 m Segmentlänge
- Großes Prozessabbild: bis zu 1024 Byte Eingabe und 1024 Byte Ausgabe
- Unterstützt 64 Busbahnhöfe (255 mit K-Bus-Erweiterung)
- 24-V-Gleichstromversorgung; K-Bus-Strom 1750 mA; Leistungskontakte bis 24 V DC / 10 A
- Elektrische Trennung: 500 V (Leistungskontakte / Versorgungsspannung / Ethernet)
Spezifikationen
| Modell | BK1120 EtherCAT-Buskoppler |
| Busschnittstelle | 2 × RJ45 (EtherCAT 100BASE‑TX), Cat.5 |
| Prozessbild | Bis zu 1024 Byte Eingabe und 1024 Byte Ausgabe |
| Unterstützte Terminals | 64 Busbahnhöfe (255 mit K-Bus-Erweiterung) |
| Stromversorgung | 24 V DC (−15 %/+20 %); Eingangsstrom 70 mA + (Σ K‑Bus/4), max. 500 mA |
| K-Bus-Strom | 1.750 mA |
| Stromkontakte | Max. 24 V DC / 10 A |
| Elektrische Trennung | 500 V (Stromanschluss / Versorgungsspannung / Ethernet) |
| Entfernung zwischen den Stationen | 100 m (100BASE‑TX) |
| Abmessungen (B × H × T) | 51 × 100 × 69 mm; IP20 |
