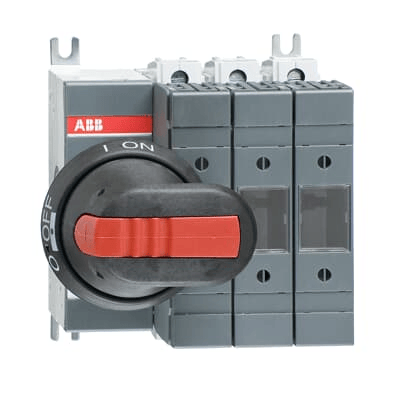

ABB OS63GD03P Lasttrennschalter mit Sicherung, 63 A, 690 V AC, 3-polig, DIN NH000, frontbetätigt – Griff und Welle im Lieferumfang enthalten

Der ABB OS63GD03P ist ein kompakter und hocheffizienter 3-poliger Lasttrennschalter mit Sicherung, der für präzisen Schutz und Trennung in industriellen Elektroanlagen entwickelt wurde. Dieses frontseitig bedienbare Gerät ist speziell für Sicherungseinsätze der Größe DIN NH000 optimiert. Es vereint die Sicherheitsfunktion eines manuellen Trennschalters mit dem hohen Abschaltvermögen eines integrierten Sicherungssockels. Dank seiner robusten Konstruktion eignet sich dieses Modell ideal für den Motorschutz und den Einsatz in Abzweigstromkreisen. Das Produkt wird als Komplettset inklusive Pistolengriff und der benötigten Antriebswelle für die sofortige Installation geliefert.

Hauptmerkmale

• Hohe Kurzschlussfestigkeit: Ausgelegt für einen bedingten Kurzschlussstrom von bis zu 100 kA bei 500 V und 80 kA bei 690 V, bietet es eine überragende Systemsicherheit.
• Verbesserte Energieeffizienz: Es zeichnet sich durch einen außergewöhnlich geringen Leistungsverlust von nur 2 W bei Nennstrom aus, wodurch die Wärmeentwicklung in elektrischen Gehäusen minimiert wird.
• Robuste Isolierung und Schutz: Bietet eine Bemessungsstoßspannungsfestigkeit (Uimp) von 12 kV und eine Bemessungsisolationsspannung (Ui) von 1000 V und gewährleistet so eine zuverlässige Leistung unter elektrischer Belastung.
• Vielseitige Verbindung: Ausgestattet mit Schraubklemmen zur Unterstützung von Drahtquerschnitten von 2,5 mm² bis 25 mm², die eine flexible und sichere Verkabelung ermöglichen.
• Flexible Ausrichtung: Konzipiert für die Sockelmontage mit doppelter Anschlusspositionierung (oben rein - unten raus oder unten rein - oben raus), um verschiedenen Gehäusedesigns gerecht zu werden.

Technische Spezifikationen

• Marke: ABB
• Modellnummer: OS63GD03P
• Produkt-ID: 1SCA115207R1001
• Anzahl der Pole: 3
• Nennstrom (in): 63A
• Bemessungsbetriebsspannung: 690 V AC
• Kompatible Sicherungsgröße: NH000
• Sicherungssystem: LÄRM
• Schutzgrad: IP20
• Betriebsdrehmoment: 3 – 4 N·m
• Anschlusskapazität: 2,5 … 25 mm²
• Bemessungsbetriebsleistung (AC-23A): 30 kW bei 400 V / 55 kW bei 690 V
• Normenkonformität: IEC 60947-3
• Abmessungen: 112 mm (B) x 125 mm (H) x 121 mm (T)
• Nettogewicht: 1,18 kg
