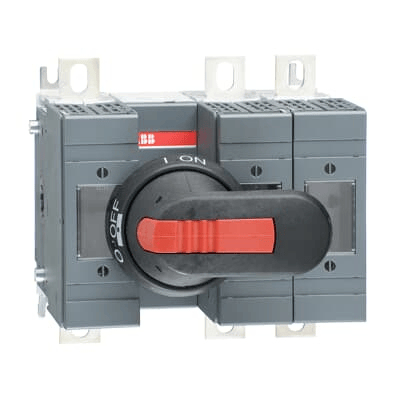

ABB OS160GD12P Lasttrennschalter mit Sicherung, 160 A, 690 V AC, 3-polig, DIN NH000/NH00, frontbetätigt – Griff und Welle im Lieferumfang enthalten

Der ABB OS160GD12P ist ein leistungsstarker 3-poliger Lasttrennschalter mit Sicherung, der speziell für anspruchsvolle Anwendungen in der industriellen Stromverteilung und im Motorschutz entwickelt wurde. Er ist auf maximale Zuverlässigkeit ausgelegt und unterstützt sowohl DIN NH000- als auch NH00-Sicherungseinsätze. Dieses Modell verfügt über einen zwischen den Polen (12) angeordneten Betätigungsmechanismus, der eine optimierte Konfiguration für ein ausgewogenes Drehmoment und eine platzsparende Bauweise bietet. Mit einem Nennstrom von 160 A und einer maximalen Betriebsspannung von 690 V AC gewährleistet er eine sichere Stromkreistrennung und einen leistungsstarken Kurzschlussschutz. Das Gerät wird als Komplettset inklusive professionellem Pistolengriff und Antriebswelle geliefert.

Hauptmerkmale

• Spezialmechanismus: Ausgestattet mit dem Mechanismustyp „12“ (Zwischen den Polen), der einen zentrierten Bedienpunkt für bestimmte Schalttafellayouts bietet.
• Hohe Bremsleistung: Liefert einen Nennkurzschlussstrom von bis zu 100 kA bei 500 V und 80 kA bei 690 V und gewährleistet so die Sicherheit bei hochenergetischen Fehlern.
• Industrielle Haltbarkeit: Gefertigt nach IEC 60947-3-Normen mit einer hohen Bemessungsisolationsspannung (Ui) von 1000 V und einer Impulsspannungsfestigkeit (Uimp) von 8 kV.
• Flexible Installation: Verfügt über 20 mm breite Kabelschuhe, die sichere Stromkabelverbindungen mit einem Anzugsdrehmomentbereich von 15–22 N·m ermöglichen.
• Optimierte Sicherheit: Ausgelegt für den Einsatz mit Wechselstrom bis 23 A, ermöglicht es das Schalten von stark induktiven Lasten wie Motoren auch unter anspruchsvollen Bedingungen.

Technische Spezifikationen

• Marke: ABB
• Modellnummer: OS160GD12P
• Produkt-ID: 1SCA115643R1001
• Nennstrom (in): 160 A
• Bemessungsbetriebsspannung: 690 V AC
• Anzahl der Pole: 3
• Kompatible Sicherungsgrößen: NH000, NH00
• Sicherungssystem: LÄRM
• Funktionsmechanismus: 12 (Zwischen den Polen)
• Montageart: Basismontage
• Stromausfall: 8 W pro Pol (bei Nennstrom)
• Anschlusstyp: Kabelschuhklemmen (20 mm Breite)
• Normenkonformität: IEC 60947-3
• Abmessungen: 147 mm (B) x 140 mm (H) x 130 mm (T)
• Nettogewicht: 2,035 kg
