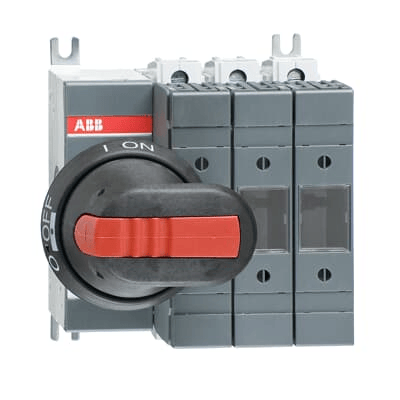

ABB OS160GD03P Lasttrennschalter mit Sicherung, 160 A, 690 V AC, 3-polig, DIN NH000/NH00, frontbetätigt – Griff und Welle im Lieferumfang enthalten

Der ABB OS160GD03P ist ein industrietauglicher 3-poliger Lasttrennschalter mit Sicherung für hochzuverlässigen Schutz und Trennung von Stromkreisen. Dieses frontseitig bedienbare Gerät ist speziell für DIN-genormte NH000- und NH00-Sicherungen ausgelegt. Durch die Kombination der Sicherheit eines Lasttrennschalters mit dem hohen Abschaltvermögen einer Sicherung bietet er eine kompakte und effiziente Lösung für die Stromverteilung und den Motorschutz. Das Gerät wird als Komplettset inklusive robustem Pistolengriff und verstellbarer Montagewelle geliefert.

Hauptmerkmale

• Hohe Leistung: Unterstützt einen herkömmlichen thermischen Strom von 160 A und bietet beeindruckende Betriebsleistungswerte bis zu 132 kW bei 690 V (AC-23 A).
• Flexible Installation: Verfügt über ein Sockelmontage-Design mit vielseitigen Anschlusskonfigurationen „Oben rein – Unten raus“ oder „Unten rein – Oben raus“, um verschiedenen Verdrahtungsanforderungen gerecht zu werden.
• Erhöhte Sicherheit: Schutzart IP20 gegen versehentliche Berührung, mit einer hohen Isolationsspannung von 1000 V und einer Impulsfestigkeit von 8 kV.
• Effizienter Betrieb: Minimaler Leistungsverlust von nur 8 W bei Nennstrom, was zur Energieeffizienz und reduzierten Wärmeentwicklung im Gehäuse beiträgt.
• Vollständige Montage: Beinhaltet einen speziellen Pistolengriff und eine Antriebswelle, was Kompatibilität und einfache Installation für den Endbenutzer gewährleistet.

Technische Spezifikationen

• Marke: ABB
• Katalognummer: OS160GD03P
• Produkt-ID: 1SCA115399R1001
• Anzahl der Pole: 3
• Nennstrom (in): 160 A
• Bemessungsbetriebsspannung: 690 V AC
• Kompatible Sicherungsgrößen: NH000, NH00
• Sicherungssystem: LÄRM
• Kurzschlussfestigkeit (inkl.): 80 kA bei 690 V / 100 kA bei 500 V
• Funktionsmechanismus: 03 (Linke Seite)
• Anschlusstyp: Kabelschuhklemmen (20 mm Breite)
• Anzugsdrehmoment: 15 – 22 N·m
• Einhaltung: IEC 60947-3
• Abmessungen: 147 mm (B) x 140 mm (H) x 130 mm (T)
• Nettogewicht: 2,035 kg
