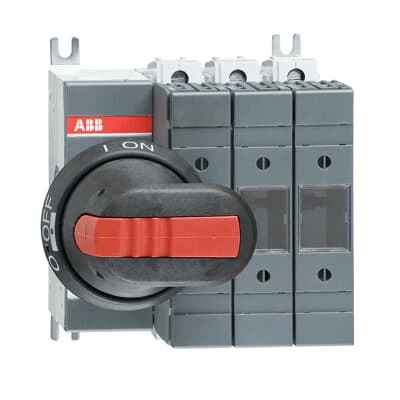

ABB OS125GD03P Lasttrennschalter mit Sicherung, 125 A, 690 V AC, 3-polig, DIN NH000/NH00, frontseitig betätigt – Griff und Welle im Lieferumfang enthalten

Der ABB OS125GD03P ist ein robuster 3-poliger Lasttrennschalter mit Sicherung, der für den anspruchsvollen Schutz und die Trennung von Industriestromkreisen entwickelt wurde. Er bietet eine zuverlässige Schnittstelle für DIN-genormte NH000- und NH00-Sicherungen und kombiniert schnellen Fehlerschutz mit der manuellen Schaltfunktion eines Lasttrennschalters. Dieses Gerät ist speziell für die frontseitige Bedienung in Niederspannungsverteilungssystemen und Motorsteuerzentren konzipiert. Jedes Gerät wird als komplette Baugruppe mit Pistolengriff und Montagewelle zur sofortigen Integration geliefert.

Hauptmerkmale

• Hohe Bruchkraft: Entwickelt für den Umgang mit bedingten Kurzschlussströmen bis zu 100 kA bei 500 V und 80 kA bei 690 V, um maximale Sicherheit im Fehlerfall zu gewährleisten.
• Kompaktes, hocheffizientes Design: Mit einem Leistungsverlust von nur 4 W pro Pol reduziert dieser Schalter die thermische Belastung innerhalb von Gehäusen und verlängert so die Lebensdauer der umliegenden Komponenten.
• Sichere Isolation: Entspricht den Normen IEC 60947-3 und bietet Schutzart IP20 sowie eine Nennisolationsspannung (Ui) von 1000 V für zuverlässige Bedienersicherheit.
• Flexible Verkabelung: Unterstützt sowohl „Top In - Bottom Out“- als auch „Bottom In - Top Out“-Konfigurationen und bietet damit eine überlegene Vielseitigkeit für komplexe Schalttafellayouts.
• Einbaufertiges Set: Beinhaltet einen professionellen Pistolengriff und eine verstellbare Antriebswelle, wodurch die separate Beschaffung von Komponenten entfällt.

Technische Spezifikationen

• Marke: ABB
• Katalognummer: OS125GD03P
• Produkt-ID: 1SCA115639R1001
• Nennstrom (in): 125 A
• Bemessungsbetriebsspannung: 690 V AC
• Anzahl der Pole: 3
• Kompatible Sicherungsgrößen: NH000, NH00
• Sicherungssystem: LÄRM
• Anzeige-/Griffart: Pistolengriff (im Lieferumfang enthalten)
• Montageart: Basismontage
• Anschlusstyp: Kabelschuhanschlüsse (20 mm Breite)
• Anzugsdrehmoment: 15 – 22 N·m
• Normenkonformität: IEC 60947-3
• Abmessungen: 147 mm (B) x 140 mm (H) x 130 mm (T)
• Nettogewicht: 2,035 kg
