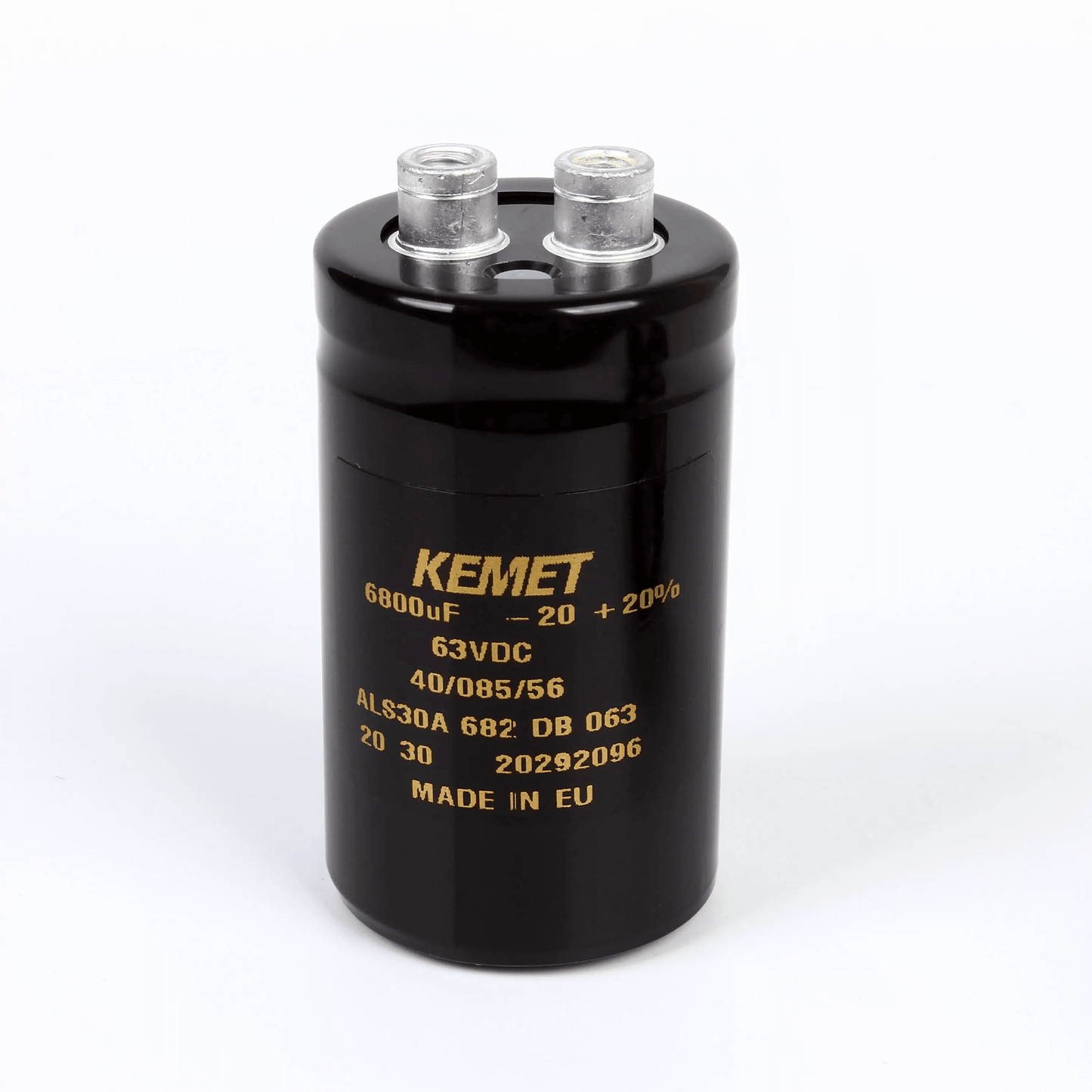

KEMET ALS30A682DB063 – ALS30-Serie, Schraubklemmen-Aluminium-Elektrolytkondensator, 6800 µF ±20 %, 63 V DC, 11.000 h, Ø 36 × 62 mm, Anschlussabstand 12,8 mm, ESR 26 mΩ bei 100 Hz, Restwelligkeit 8,2 A – 10er-Packung

Der KEMET ALS30A682DB063 ist ein Schraubanschluss-Aluminium-Elektrolytkondensator der ALS30-Familie, der für Leistungselektronikanwendungen wie Zwischenkreise, Energiespeicher, Glättungsschaltungen und industrielle Stromversorgungen entwickelt wurde. Dieses Angebot umfasst eine Packung mit 10 Stück. Jeder Kondensator bietet eine hohe Kapazität in kompakter Bauform für die Chassis-Montage und verfügt über Schraubanschlüsse für sichere elektrische und mechanische Verbindungen.

Wichtigste Spezifikationen

• Hersteller / Marke: KEMET
• Herstellernummer: ALS30A682DB063
• Händlerreferenz: Mouser 80-ALS30A682DB063
• Serie: ALS30
• Produkttyp: Schraubanschluss-Aluminium-Elektrolytkondensator (Gehäuse/Radialgehäuse)
• Kapazität: 6800 µF
• Kapazitätstoleranz: ±20 %
• Nennspannung (DC): 63 VDC
• Nennlebensdauer: 11.000 Stunden
• Betriebstemperaturbereich: −40 °C bis +85 °C
• Durchmesser: 36 mm
• Länge / Höhe: 62 mm
• Anschlussabstand (Anschlussraster): 12,8 mm
• Anschlussart: Schraubklemmen
• ESR: 26 mΩ (gemessen bei 100 Hz)
• Restwelligkeitsstrom: 8,2 A (Testfrequenz 100 Hz)
• Leckstrom: 2,57 mA
• Testfrequenz: 100 Hz
• Verpackung: Packung mit 10 Stück (lose)
• Stückgewicht: 3,174657 oz (≈90 g)

Merkmale und Vorteile

• Hohe Kapazität von 6800 µF bei 63 VDC für die Massenspeicherung von Energie und die Filterung in Mittelspannungsschienen.
• Kompakte Abmessungen Ø36×62 mm mit Schraubklemmen für zuverlässige, niederohmige Verbindungen zu Stromschienen und dicken Leitungen.
• Niedriger ESR-Wert (26 mΩ) und 8,2 A Welligkeitsfestigkeit für verbesserte thermische Leistung bei Welligkeitslasten.
• Lebensdauer von 11.000 Stunden, geeignet für den kontinuierlichen industriellen Betrieb.

Hinweise zu Handhabung und Installation

• Vor der Installation die Polarität prüfen.
• Ziehen Sie die Schraubklemmen mit dem vom Hersteller empfohlenen Drehmoment an, um Beschädigungen an Klemmen oder Dichtungen zu vermeiden.
• Um die Nennlebensdauer zu erreichen, ist eine ausreichende Belüftung und ein angemessener Abstand zur Wärmeabfuhr durch Wellenverluste sicherzustellen.
• Prüfen Sie den mechanischen Freiraum für ein Gehäuse mit Ø36×62 mm und einen Anschlussabstand von 12,8 mm.

Bestell- und technische Ressourcen

• Bestellen Sie bei KEMET ALS30A682DB063 oder Mouser 80-ALS30A682DB063. Vollständige mechanische Zeichnungen, Montagehinweise und weitere Testbedingungen finden Sie im offiziellen KEMET-Datenblatt und ECAD-Modell.
